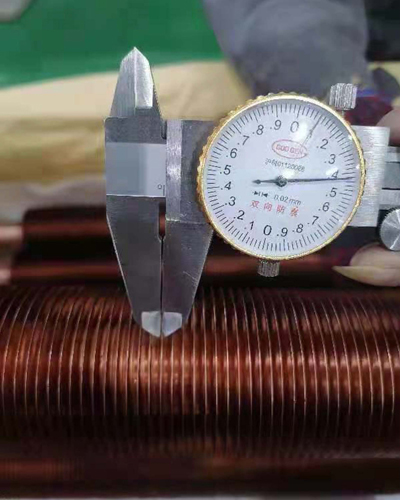

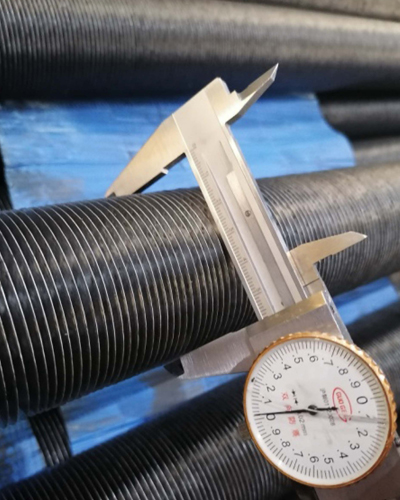

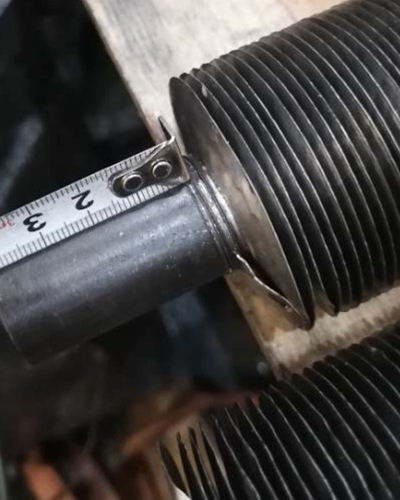

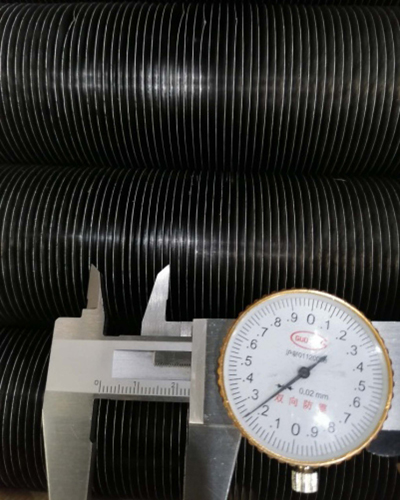

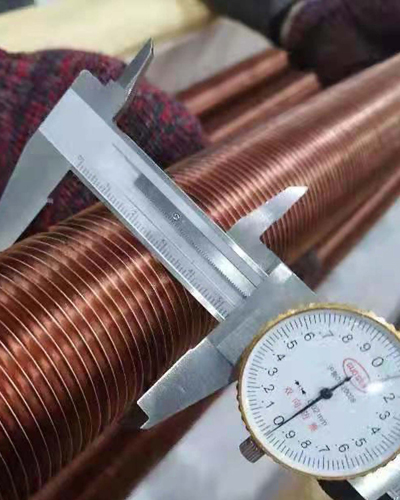

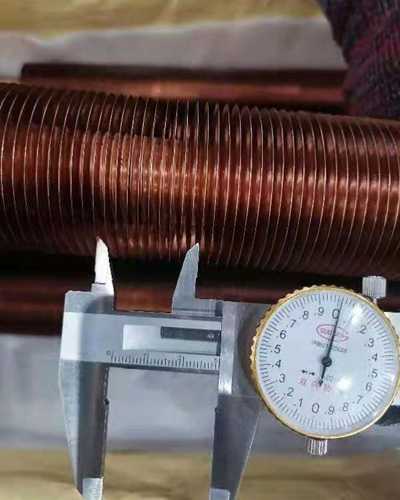

一、镶嵌式翅片管 ( 又称G型翅片管,代号C )
将铝片嵌入钢管表面被挤压的深约0.25-0.5mm的螺旋槽中,同时将槽中挤出的金属用滚轮压回翅片根部。这种翅片管的热工性能好,工作温度可达350~400℃。
二、双金属G型管换热管加工尺寸及参数
合金的牌号 | 拉脱力 |
铜管、不锈钢管、碳钢钢管 | 5-7Mpa |
1、基管mm
外径 | 壁厚 |
Φ19 | 2 |
Φ25 | |
Φ32 | |
Φ38 | |
Φ45 |
2、翅片段mm
管外径 | 翅高 | 片距 | 片厚 | 镶嵌深度 |
Φ35-Φ43 | 8-12 | 2.0-4 | 0.4 | 0.35-0.4 |
Φ50-Φ57 | 12.5-16 | 2.2-5 | ||
Φ64 | 16 | 2.2 | ||
Φ70 | ||||
Φ80 |
